齿轮泵性能分析

案例概括

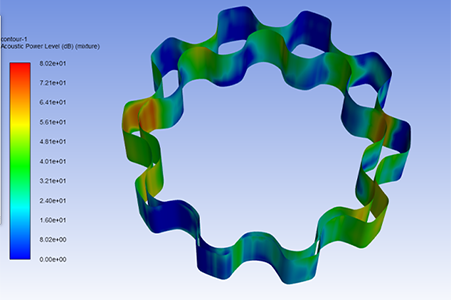

本分析案例采用CAE软件动网格技术和空化模型,对内啮合齿轮泵进行流场分析,评估齿轮泵的流量脉动情况和空化情况,同时结合噪声模块,评估内啮合齿轮泵工作时的噪声分布。

项目挑战


应用单位的痛处包含一下几点:车用内啮合齿轮泵在设计阶段;采用试验来进行优化成本较高;引用数值模拟仿真可以有效的节约成本;缩短项目开发周期。尝试过的办法是采用CAE软件进行内啮合齿轮泵进行仿真分析。面临的技术难题有采用多相流技术进行内啮合齿轮泵排空分析;动网格技术需要进行网格及设置的调试计算;后续的噪声计算,计算量较大。

解决方案

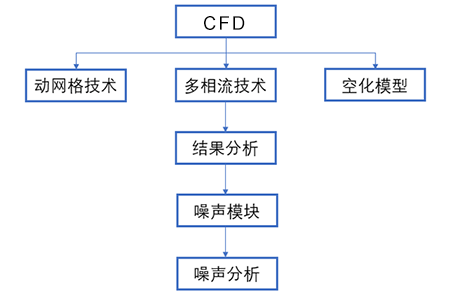

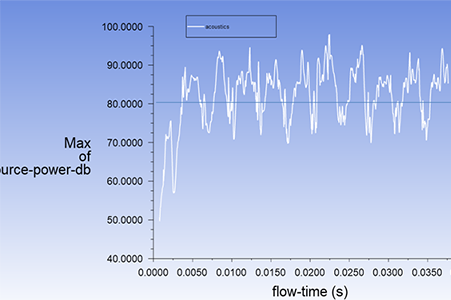

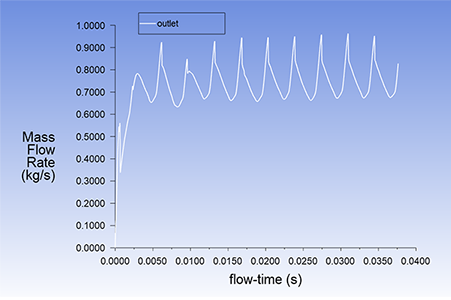

采用CAE仿真分析软件,使用动网格技术、多相流技术、空化模型、噪声模型对内啮合齿轮泵的流场进行仿真分析,得到其流场分布规律,空化位置分布,通过对出口流量和最高分贝的监测,得到其流量脉动情况噪声分布情况。

用户价值


技术问题的解决以及给用户带来的实际效用,如成本减少等;引用工程师、技术骨干、高层管理人员等对产品的评价,该技术路线为给客户制作的导航培训素材,直接应用于客户的实际项目中,对其产品设计提供指导。
